摄像头线怎么对接网线？连接过程中需要注意什么？

在现代安全监控系统中，摄像头是不可或缺的组成部分。为了确保图像的清晰度和数据传输的稳定性，很多摄像头采用网络传输的方式，这就涉及到如何将摄像头线与网线对接的问题。本文将详细介绍摄像头线如何对接网线，并在连接过程中应注意的事项，帮助你顺利完成安装。

对接前的准备工作

了解设备接口

在开始对接之前，首先要了解你的摄像头和网络设备的接口类型。标准的摄像头连接线可能包括BNC、RCA、HDMI等，而网络传输通常使用RJ-45接口的网线。有些特定类型的摄像头（如IP摄像头）直接内置了RJ-45接口用于网络连接，这时你需要一根以太网线进行连接。

准备工具和材料

准备必要的工具和材料是顺利完成对接的前提。你可能需要以下几样东西：

以太网线（网线）

网线钳（用于剥线和压接水晶头）

RJ45水晶头

网络测试仪（可选，用于检测网线是否通断）

说明书或技术手册（确保正确对接）

安全须知

在进行任何电子设备连接前，请确保电源已关闭，避免触电或设备损坏。

摄像头线与网线对接步骤

步骤一：准备网线

1.裁剪网线至合适长度，一般留有适当的余量。

2.使用网线钳剥去网线外皮约1.5-2cm，露出内部绞线。

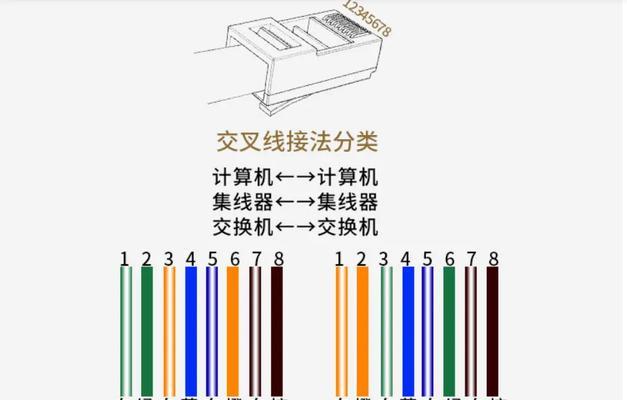

3.将绞线按照T568B或T568A标准排列整齐。两者在颜色排序上有所不同，但都符合传输标准。常见的排列顺序为：白/橙，橙，白/绿，蓝，白/蓝，绿，白/棕，棕。

步骤二：压接水晶头

1.将排序后的绞线整齐地插入RJ-45水晶头的底部，确保每根线都紧密接触水晶头内的金属触点。

2.将水晶头放入网线钳的压模内，然后用力压紧，确保水晶头和绞线固定良好，接触稳定。

步骤三：连接摄像头与网络设备

1.将压接好的RJ-45水晶头插入摄像头的网络接口（RJ-45）。

2.另一端则连接到交换机、路由器或直接连接到电脑的网口。

步骤四：测试与调试

1.接通摄像头电源，并确保网络设备已开启。

2.使用网络测试仪检查网线的通断和连通性。

3.进入摄像头的管理界面，检查网络设置是否正确，以及是否能够成功接入网络。

连接过程中的注意事项

确保正确对接标准

在制作网线时，严格按照T568B或T568A标准来排列线序，错误的线序可能导致网络连接失败。

网络传输速率匹配

选择网线时，确保其传输速率与摄像头和网络设备相匹配。若摄像头支持千兆传输，则应使用支持千兆的Cat6或Cat6a网线。

避免过度弯折

在连接和布线过程中，避免过度弯折网线，以防内部导线断裂影响信号传输。

注意水晶头的压接质量

水晶头的压接质量直接关系到连接的稳定性和持久性，务必保证压接到位，无松动。

检查设备兼容性

确保摄像头和网络设备的协议和配置兼容，特别是在使用不同品牌或型号的设备时更需要注意。

遵循正确的安装顺序

操作时，建议按照“先电源后信号”的顺序进行，以确保设备安装安全可靠。

对接摄像头线与网线是网络监控系统安装的重要步骤之一。掌握正确的操作流程以及注意事项，可以帮助用户高效、准确地完成摄像头与网络设备的连接工作。在操作过程中，细心和耐心是保证成功的关键，同时合理的工具和材料选择也至关重要。希望本文的介绍能够帮助你顺利完成对接工作，确保安全监控系统的稳定运行。
