立剑开关电源接线图解？接线步骤是什么？

开关电源作为电源设备的一种，其可靠性、稳定性对于电气系统的正常运行至关重要。立剑作为知名品牌，在电气行业拥有较高的知名度，其生产的开关电源因其品质稳定和设计精良而受到广泛欢迎。本文将向您全面介绍立剑开关电源的接线图解及其接线步骤，帮助您轻松完成开关电源的正确接线。

接线前的准备工作

开始接线之前，确保您已经阅读并理解了立剑开关电源的使用说明书。准备好所需的工具和配件，包括：

立剑开关电源

电源线

绝缘胶带

导线

螺丝刀

剥线钳

接线端子

重要提示：在进行接线操作时，请务必确保电源已经关闭，以确保操作的安全性。佩戴适当的绝缘手套和护目镜也是推荐的防护措施。

立剑开关电源接线步骤详解

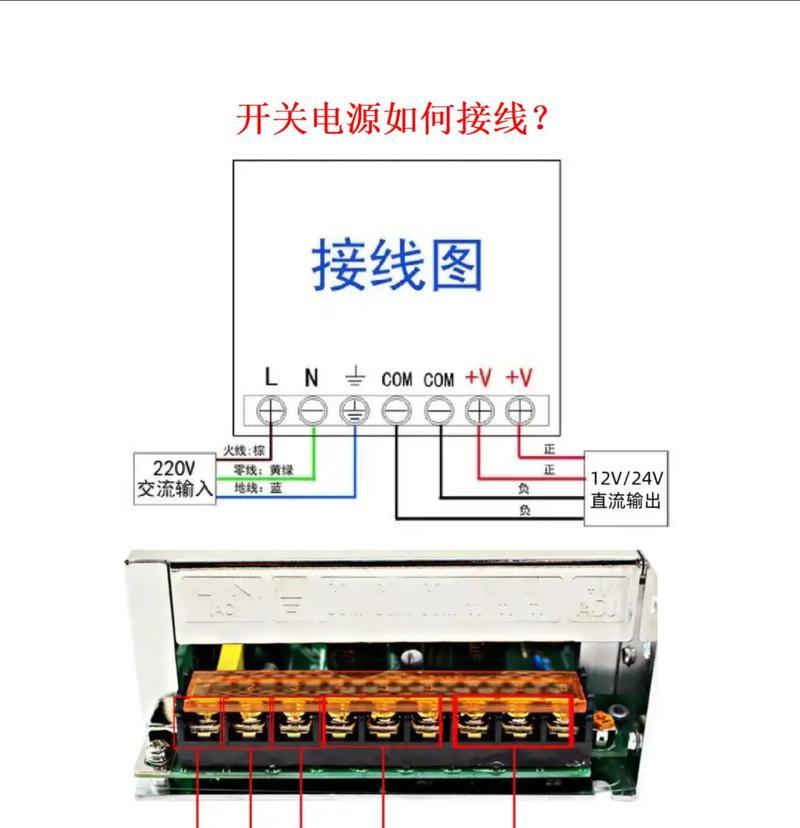

步骤一：确认接线端子位置

在立剑开关电源的背面或底部，通常会明确标示输入端和输出端的位置。输入端用于接入电网电源，而输出端则用于连接负载设备。

步骤二：连接输入电源线

1.根据接线图解，将电源线的两根导线（一根为零线，一根为火线）剥去适当长度的外皮，露出铜芯。

2.将铜芯分别插入输入端对应的接线端子，并用螺丝刀紧固螺丝，确保导线与端子可靠连接。

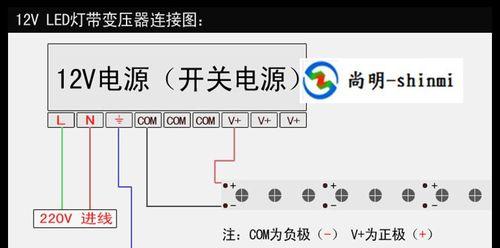

步骤三：连接输出负载

1.根据负载设备的电压和电流要求，选择合适的输出端子进行连接。

2.同样，剥去适当长度的外皮，露出铜芯，然后插入对应的输出端子并紧固螺丝。

步骤四：检查接线

完成接线后，仔细检查每一步骤是否按照图解正确完成，确保接线牢固可靠，无裸露的铜线外露，避免短路或触电危险。

步骤五：通电测试

1.在确保所有接线无误，且佩戴好防护设备后，缓慢开启电源开关。

2.观察开关电源上的指示灯是否正常亮起，同时使用万用表检查输出端电压是否符合要求。

3.若一切正常，则逐渐增加负载测试，直至正常工作状态。

常见问题与解决方法

问题一：接线错误导致无法启动

解决方案：断开电源，重新对照说明书和接线图解检查接线是否正确，特别注意极性的反接问题。

问题二：输出电压不稳定

解决方案：检查输入端电压是否稳定，同时确认接线连接处无松动现象，并检查接地是否良好。

问题三：过热保护功能触发

解决方案：检查散热风扇是否工作正常，确保开关电源周围环境良好，散热畅通。

接线图解的获取与核对

为了确保接线的正确性，可以通过以下方式获取立剑开关电源的接线图解：

立剑官方网站或官方提供的产品手册

联系立剑的客服获取电子版或纸质版图解资料

请在接线前仔细核对接线图解，确认与您所持的电源型号相匹配。

正确完成立剑开关电源的接线是一个既重要又细致的工作。本文通过步骤指导和常见问题解答，为接线操作提供了详实的参考。务必注意安全操作，以及在任何不确定的情况下寻求专业人士的帮助。做到这些，您就能够顺利完成接线工作，并确保立剑开关电源在您的电气系统中稳定可靠地运行。
